E900 산업용 TIJ마킹기 사용법 | 인쇄방향 · 해상도 빠르게 맞추기 (TIJ 마킹기 기초편)

안녕하세요.

산업용 마킹기 · 자동 날인 솔루션 메이슨코리아입니다.



초보자도 바로 적용할 수 있는 E900 TIJ 마킹기의 프린트헤드

방향 & 해상도 (DPI) 기본 설정을 정리했습니다.

유통기한 · 제조일자 · 바코드 · QR 등 생산라인 마킹에 바로 써먹을 수 있는 실전 가이드예요.



---



💡 E900 간단 소개



· 방식 : TIJ / 카트리지 기반

· 용도 : 유통기한, 제조일자, 로트번호, 바코드/QR 인쇄

· 현장 적합성 : 비접촉 인쇄, 별도 압축공기 불필요 / 희석제 불필요, 라인 전환 쉬움







⚙️ 프린트헤드 구조 이해(PH1 ~ PH4)

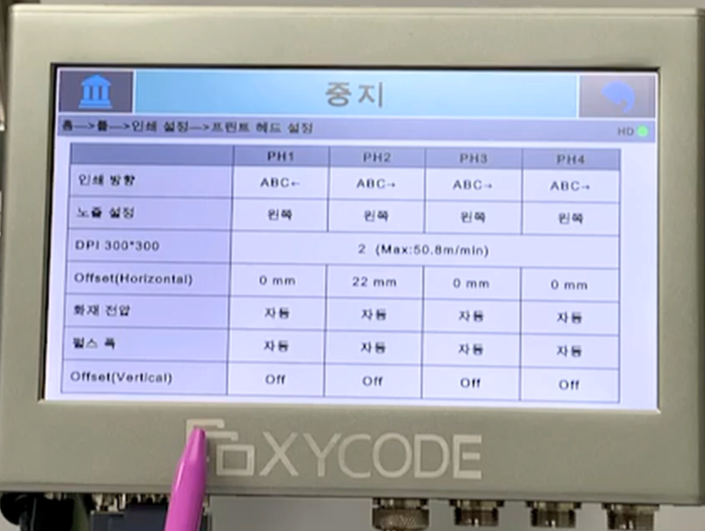

E900 프린트헤드 인쇄방향 메뉴 - 정방향 · 역방향 · 좌우대칭 선택 화면

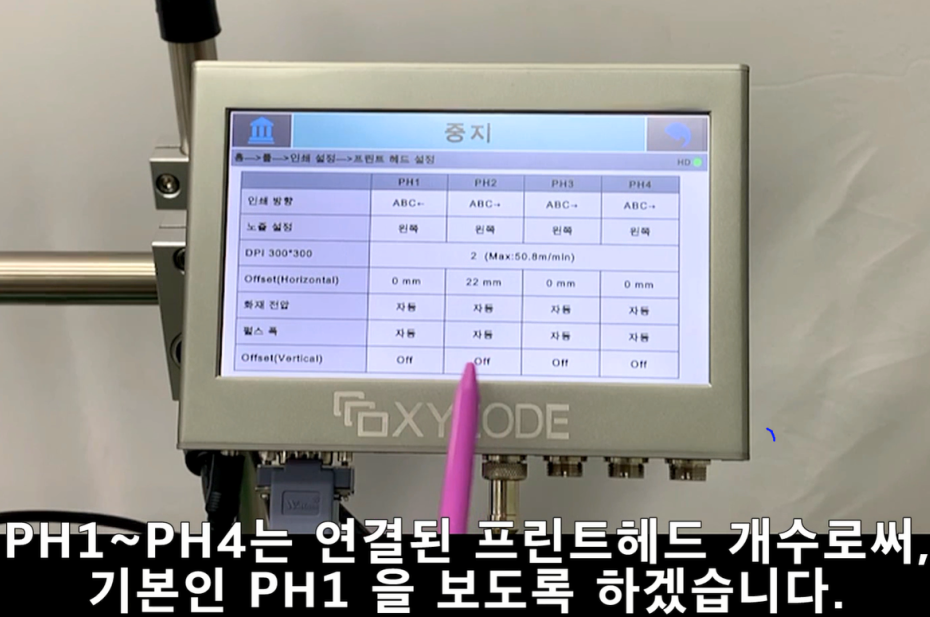

E900은 프린트헤드를 최대 4개까지 연결할 수 있으니, 현장에서는 PH 1(기본)

1개만 쓰는 경우가 많습니다.

설정 경로 : 메인 화면 → 인쇄 설정 → 프린트헤드 설정







📐 인쇄방향 맞추기 (방향 메뉴)

E900 프린트헤드 인쇄방향 메뉴 - 정방향 · 역방향 · 좌우대칭 선택 화면



제품 투입 방향과 인쇄 방향이 다르면 글자가 거꾸로 나오거나 좌우 반전될 수 있어요.

방향 메뉴에서 정방향/역방향/좌우대칭/대칭 역방향 중 현장 조건에 맞게 선택합니다.







🔎 결과 비교 (방향 별 인쇄 샘플)

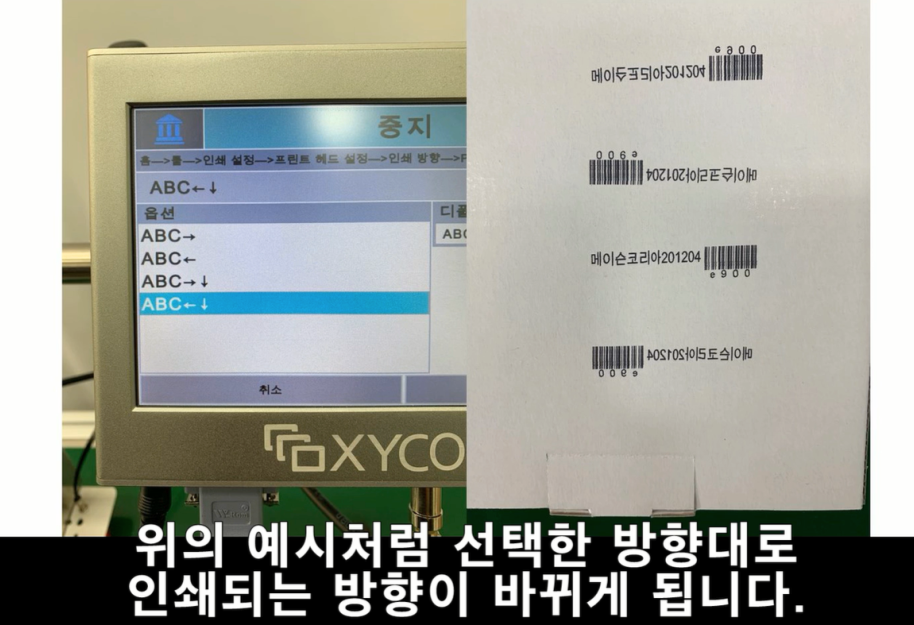

E900 인쇄방향 선택에 따른 샘플 출력 비교 - 정방향 · 역방향 · 미러 모드 결과



간단한 샘플로 방향 선택 전/후를 비교해 보면 즉시 차이를 확인할 수 있습니다.







🖨️ 해상도(DPI) 기본값 잡기

E900 DPI 설정 화면 - 문자 · 바코드 용도에 맞춘 권장 해상도 가이드



DPI는 점밀도이며, 높을수록 선명하지만 재질에 따라 번짐이 생길 수 있습니다.





· 날짜/LOT/문자 : DPI 1~2 권장

· 작은 로고/QR/바코드 : DPI 3 이상(시험 출력 권장)







▶️ 메뉴 진입 흐름 (짧은 GIF 시연)

E900 설정 절차 GIF - 프린트헤드 설정 진입 후 인쇄 방향 · 해상도 변경 과정 요약



메인 → 인쇄 설정 → 프린트헤드 설정 → 방향/DPI 순으로 들어가면 끝!

모바일에서도 바로 이해할 수 있게 4초 분량으로 요약했습니다.







🧰 현장 체크리스트 5



· 인쇄 높이 2mm 유지(튐 / 번짐 방지)

· 레일 진동 최소화 (바코드 휘어짐 방지)

· 카트리지 상태 점검 (노즐 막힘 예방)

· 라인 속도값 확인 (문자 늘어짐 방지)

· 시험 출력 후 저장 (재가동 시 설정 유지)







📞문의

라인 사진이나 영상 보내주시면 현장 조건에 맞춘 초기값 (방향 · DPI · 헤드 간격)을 함께 정리해 드립니다.

비슷한 적용 사례도 같이 드리니, 운영 중 궁금한 점 남겨주세요.
